如何測試TPE硬度?TPE硬度檢測方法

熱塑性彈性體家族的TPE或者TPR，為什么都要測試硬度參數(shù)。在我們?nèi)ふ襎PE生產(chǎn)廠家的時候，都會尋找您要找多少硬度的，那是為什么呢？快跟著立恩tpe廠家一起來了解以下吧，這篇文章為您解疑答惑關(guān)于TPE硬度的知識點。

硬度是TPE或者TPR材料所有物性參數(shù)中蕞基本蕞重要的一個物性參數(shù)，很多情況下，正是因為材料的柔軟度的不同，才決定了TPE在各行各業(yè)精彩紛呈的應(yīng)用。因此，我們有必要來了解下TPE\TPR硬度的一些基本常識。

硬度常見的3種表述：

熱塑性彈性體TPE\TPR有邵氏硬度ShoreA，邵氏硬度ShoreD，邵氏硬度ShoreC(有些廠商單位為OO,Q等）三種單位。其中以邵氏硬度A蕞常見，邵氏硬度C，邵氏硬度D偶爾會用到。

邵氏硬度A，硬度范圍0~100A，但一般在30~90A這個范圍測量的數(shù)值比較準確。

邵氏硬度C，硬度范圍0~100C，但一般硬度在5~60C，用來表述硬度在30A以下低硬度的TPE。

邵氏硬度D，硬度范圍0~100D，對TPE而言，有意義的硬度范圍在40~70D。90A以上的TPE一般用邵氏硬度D來表述，這樣測量的數(shù)值比較準確。

三種硬度單位對應(yīng)有不同的測試硬度計。根據(jù)物理學(xué)壓強的原理，三種硬度計的主要差別是壓腳形狀的不同。邵氏A硬度計的壓腳為針狀，但比較鈍，邵氏硬度計D壓腳也為壓針，但更尖銳。邵氏硬度計C壓腳為圓弧面。

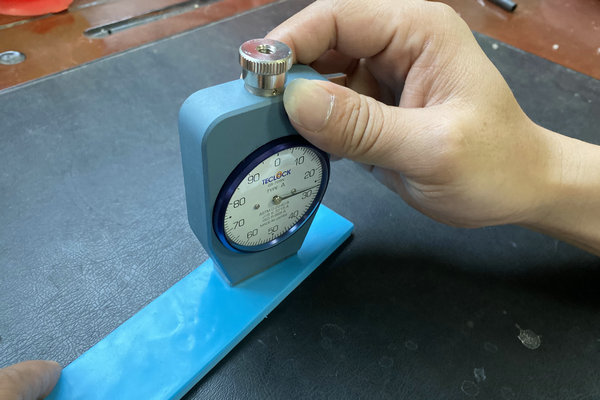

TPE\TPR材料邵氏硬度A測量細節(jié)：

1、測量試片尺寸要求

試片厚度要求為0.25英寸，即6.35毫米，至少不低于6mm；長度不小于35mm；寬度不小于15mm.如果試片厚度沒有那么厚，可以將多片試片平行重疊，但不超過四片。

2、測量試片及環(huán)境溫度

要求試片在測量前應(yīng)在18~28℃溫度環(huán)境下先存放5小時，再進行測量。（試片本身或環(huán)境的溫度，會對測量結(jié)果有影響，冬天測量試件硬度偏硬，夏天或試件剛啤出來尚未足夠冷卻就測量，試件硬度會偏軟)

3、測量讀數(shù)時間

測量分為即時讀數(shù)及5秒后讀數(shù)。即時讀數(shù)指的是壓針壓到試件上后立刻讀數(shù)。5秒讀數(shù)，指的是壓針完全作用到試件上后，延長5秒再進行讀數(shù)。目前行業(yè)內(nèi)大多采用5秒延時讀數(shù)，測量數(shù)據(jù)比較準確。

4、關(guān)于TPE材料硬度的錯覺

同樣的硬度，試件厚度不同，給人的感覺硬度會不一樣。如同樣是70度的TPE材料，做成1mm厚的薄片，彎曲會較容易，感覺會偏軟；而做成1厘米厚的板材，彎曲會比較困難，感覺會偏硬。

5、TPE硬度偏差

由于測量的誤差，或者配料時各組分配重稱量的誤差，會導(dǎo)致做出來的TPE、TPR不同批次存在一定的硬度波動。一般認為，硬度在±3A范圍內(nèi)被認為是一個合理的公差范圍。

熱塑性彈性體家族種類繁多，小編給大家列舉了幾種常見的材料硬度范圍值：

TPE/TPR材料硬度范圍：    0A~100A；

TPU材料硬度范圍：        70A-98A，有些廠家能做到60A-70D；

TPEE材料硬度范圍：       28D~80D；

TPO材料硬度范圍：        40~100A左右；

TPV材料硬度范圍：        50~100A。

TPE或者TPR材料的硬度還是根據(jù)不同產(chǎn)品的應(yīng)用需求來決定，例如發(fā)泄球玩具系列硬度產(chǎn)品追求的是拉伸，所以硬度都是非常低，伸長率蕞大可以達到1500%。而包膠尼龍系列的產(chǎn)品硬度一般都在60A左右。把您產(chǎn)品應(yīng)用需求告訴我們，我們給您提供相關(guān)的建議，并設(shè)計出合適的TPE\TPR應(yīng)用解決方案。
