碳酸鈣對TPE材料性能的影響

筆者看到一篇文章，涉及碳酸鈣改性SEBS彈性體的試驗，整理供大家參考。

SEBS熱塑性彈性體具有耐天候，紫外線，氧，臭氧和熱等特點，而碳酸鈣是TPE彈性體工業中用量最大，使用最方便，價格低廉的填料。用碳酸鈣填充制品不僅可以降低成本，節約原料，而且能夠改善制品的耐蠕變性能，熱變形溫度，尺寸穩定性。

以下試驗是使用不同類型規格重質碳酸鈣對SEBS進行填充改性，并對填充體系的拉伸強度，斷裂伸長率，定伸強度和壓縮永久變形進行比較，得出一些有益的結果，供大家參考。

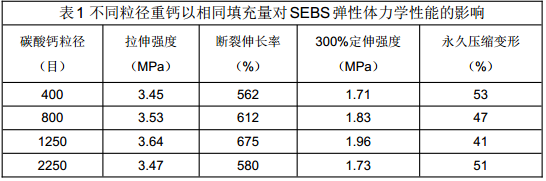

1.不同目數碳酸鈣對TPE彈性體性能的影響

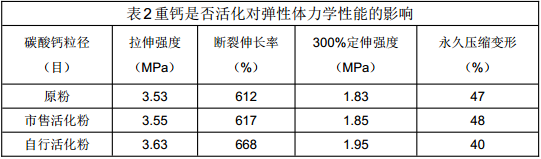

2.表面活化處理對TPE彈性體性能的影響

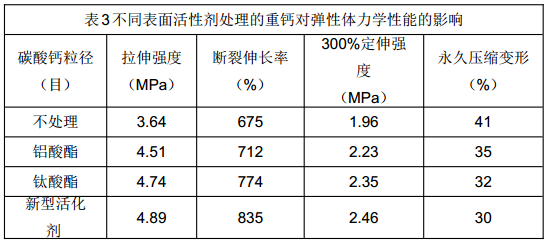

3.不同的表面活性劑對TPE彈性體性能的影響

筆者總結：

1. 隨著碳酸鈣粒徑的變小，彈性體的各種力學性能有所提升，但超過2250目時，由于團聚想象的出現，力學性能反而降低；

2. 有效的活化處理可以防止團聚現象的出現，有效提高彈性體的各種力學性能；

3. 使用不同的表面活性劑對碳酸鈣進行處理，對TPE彈性體的各種力學性能影響很大，所以選用合適的表面活性劑對于提高TPE彈性體的各種力學性能意義重大。
